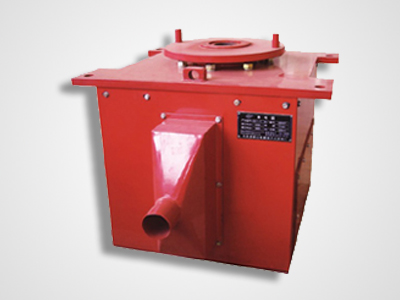

节能免维护型集电器
定义及用途
一、免维护型集电器是终身寿命免维护型的集电器（安装后至使用年限不用维护）。
二、免维护型集电器共有六个种类，使用年限有1-15年。
三、防护采用_产品工艺（防水、防油、防尘）。
四、电刷刷握采用长寿命节能_新产品。
五、集电环采用_新_工艺新结构。
主要技术性能
1、绝缘电阻：环与环之间、环与地之间：不小于10MΩ。
2、耐压程度：不低于1000V。
3、使用环境：-40℃~80℃，相对湿度<90%。
4、防护等级：IP55。
5、绝缘等级：F级。
技术参数
| 型号 | 环数 | 额定电压 | 额定电流 | 适应转速 |
| JDQ1-PT-NM-1 | 4 | 380V | 460A | 7r/min |
| JDQ2-PT-NM-2 | 4 | 380V | 460A | 7r/min |
| JDQ2-PT-1-NM-4 | 4 | 380V | 460A | 7r/min |
| JDQ2-PT/D-NM-6 | 4 | 380V | 460A | 7r/min |
| JDQ9-PT-NM-10 | 4 | 380V | 300A | 7r/min |
| JDQ9-PT-1-NM-15 | 4 | 380V | 300A | 13r/min |
具体安装尺寸
| 型号 | 安装尺寸 | 长 | 宽 | 高 |
| JDQ1-PT-NM-1 | 400*570 | 630 | 530 | 550 |
| JDQ2-PT-NM-2 | 500*650 | 720 | 600 | 550 |
| JDQ2-PT-1-NM-4 | 500*650 | 720 | 600 | 570 |
| JDQ2-PT/D-NM-6 | 400*570 | 630 | 500 | 520 |
| JDQ9-PT-NM-10 | 260*430 | 470 | 440 | 340 |
| JDQ9-PT-1-NM-15 | 260*430 | 470 | 440 | 376 |
各项技术性能我公司均可根据用户实际要求设计开发。
